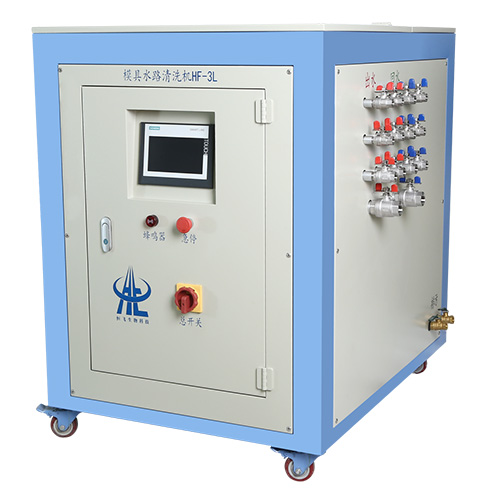

脉冲模具水路清洗机HF-3L

脉冲模具水路清洗机利用脉冲水分子爆破技术,在模具水路中形成水分子爆破,把水垢水锈污泥爆破成块状或颗粒状,再使用专用的清洗剂溶解成粉末状从模具水路清洗出来,不会形成二次堵塞。

分享
产品名称 规格型号 数量
脉冲模具水路清洗机 HF-3L 1


基本性能参数

项目内容 要求
触摸显示屏 西门子
程序控制器PLC 西门子
水泵 格兰富
脉冲电磁阀 德国
不锈钢多级水泵 ≥1.5KW  防护等级IP54
水泵压力 8KG
脉冲压力 8KG
整机尺寸 L900*W700*H950(mm)
水箱容积 双水箱 75L+75L(塑料水箱)
总电气容量 ≥2.2KW
流量计 2个流量计,精度0.01L/Min
运行温度范围 5-60摄氏度
电源 380v/50HZ(3P+E)
进出管数量及进出管直径 6 进 6 出(3/8〃)、一进一出(1〃)
进气压力 6-8kgf/cm2
进气管径 10mm
管材 不锈钢304无缝管
尼龙重型脚轮 4个动轮、锁定功能。

功能配置及保护配置

项目内容 配置
自动控制 PLC+触摸屏控制,一键启动(西门子)
脉冲清洗 脉冲清洗,快中慢三档(脉冲电磁阀 德国)
正反清洗 脉冲三档自由切换,正反清洗
压力检测 压力实时显示,实时检测压力
吹干功能 自动吹干
保护装置 水箱水位过高、水位过低、进气压力过低、气压过高、系统压力过高水泵过载报警;
柜内线路 柜内接线排、端子安装有防止触电的绝缘保护,接线排安装有绝缘端子罩盖(PC材质),端子套有绝缘号码管。
电源直接和漏电保护装置相连 安装有漏电保护开关
保险装置 安装有过载及短路保护断路器及保险熔断器等
测漏试压 可判断堵塞、泄漏情况
流量检测 独立流量检测,流量记忆
双水箱 双水箱可以自动导通,可以清洗大型模具,3000T模具

注意事项

  • 工作时间:满足72小时连续使用。
  • 电源:3相5线380V 60Hz
  • 气压:6-8kg

整机

  • 要求设备必须正常运行
  • 故障时的备选预案:厂商备有易损件,可及时更换。
  • 清洗一套或多套模具时间要求(一个工用循环):2-4小时。
  • 维修便利性:操作简单,便捷性强,省时省力,不拆模具
  • 主铭牌1套:设备名称、型号、厂家、出厂编号、出厂日期、简要参数等
  • 清洗模具数量:高8米模具1台/次
                             高4模具2台/次
                             高2米及2米以下模具6台/次

随机附件及易损、备品备件

序号 备件名称 型号规格数量 备注
1 清洗机 / 1台
2 快速接口 Φ 12mm,20 个 模具与机器快速接头
3 清洗剂 0袋 2公斤/袋
4 接线图 1份 中文说明
5 说明书 1份 中文说明
6 3D操作视频 1份 公众号观看
